安裝說明　　
　　1.當每級堆石層壓實堆高到4-5m時，往進深4-5m位置水平埋設全向位移傳感器（以下簡稱傳感器）?！?br /> 　　2.傳感器測量堆石層內部水平位移及沉降變化?！　?br /> 　　3.按堆石層中軸線往兩邊計算，隔十米布置一個傳感器（根據需要可多布置傳感器），傳感器能調零?！　?br /> 　　4.傳感器之間用高強度液壓軟管連接并保護通訊電纜線?！　?br /> 　　5.安裝傳感器前，先在堆石層表面鋪設一層10mm厚的混凝土，當傳感器按方向安裝在混凝土層上后，再用混凝土把傳感器覆蓋，避免在傾到亂石時改變傳感器的安裝方向?！　?br /> 　　6.每級堆石層表面安裝五個邊坡位移計，測量堆石層表面形變（安裝位置與全向位移計的高度一致）　　
　　7.在堆石層中軸線位置布置一個孔隙水壓計（根據需要可以多布置傳感器），測量堆石層內水壓變化?！　?br /> 　　8.所有的傳感器用總線串聯接入自動化數據采集傳輸系統，通過2G/3G/4G網絡(luò )與云服務器交換數據并接受、反饋服務器指令。效果示意圖：　
　　　　
　　傳感器選型
　　一、全向位移計：
　　型號：BD-QWY　　
　　量程：0至90°　　
　　精度：0.01°　　
　　環境溫度：-40℃至+80℃　　
　　輸出信號：CAN　　
　　工作電壓：12V　　
　　　　
　　二、空隙水壓計：　　
　　型號：BD-K06　　
　　量程：0.6MP　　
　　精度：0.01MP　　
　　環境溫度：-40℃至+80℃，帶自動氣壓補償　　
　　輸出信號：CAN　　
　　工作電壓：12V　　
　　　　

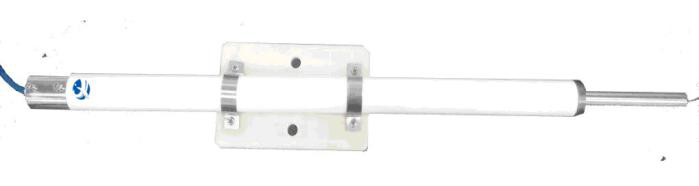

　　三、邊坡位移計：　　
　　型號：BD-BP　　
　　量程：200mm　　
　　精度：1mm　
　　環境溫度：-40至+80℃，帶自動氣壓補償　　
　　輸出信號：CAN　　
　　工作電壓：12V
　　　

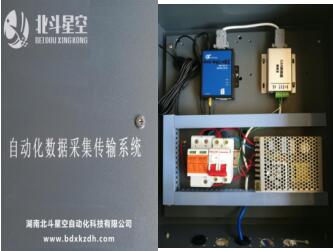

　　四、自動化數據采集箱　　
　　采集箱主要功能在于接收傳感器測量的數據，并將數據傳輸到云服務器，其主要組成部分：433數據接收模塊、GPRS無線網絡(luò )模塊、開關?！　?br /> 　　　　

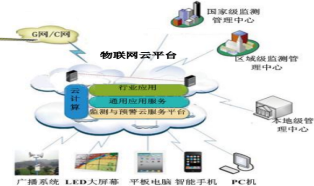

　　采集系統構成及功能
　　
　　
　　
　　系統構成　　

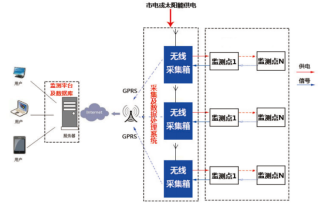

　　GPRS無線網絡(luò )組網拓撲圖：
　　
　　
　　
　　傳感器優點　　
　?、偃蛭ㄒ痪幪枴　?br /> 　　傳感器編號全球唯一，無須人工編號。杜絕人為編號混亂或信息丟失等現象。確保了數據與傳感器相對應的唯一性　　
　?、趦戎脭祿鎯ζ鳌　?br /> 　　傳感器內置1600條數據存儲空間，數據循環記錄，可隨時從傳感器中下載相關紀錄。在其他載體的數據資料丟失時，確保原始資料的安全?！　?br /> 　?、蹆戎秒娮訕撕灐　?br /> 　　傳感器內置電子標簽，包含產品規格、型號、參數、生產日期等信息。用戶還可自行設置傳感器的自編號（如安裝位置）等內容，方便用戶快捷、準確地識別和定位傳感器?！　?br /> 　?、苤苯游锢砹枯敵觥　?br /> 　　傳感器內置國際先進的計算芯片，自動對測量數據進行換算，直接輸出監測物理量，無須人工轉換。降低人工勞動強度，同時也保證了數據的真實性?！　?br /> 　?、葑詣?dòng)溫度補償　　
　　傳感器可實時自動進行溫度補償，提高傳感器在不同氣候條件下的適應性及監測數據的穩定。
　　系統功能
　　1）CAN總線有可靠的錯誤處理和檢錯機制　　
　　2）CAN總線的通訊失敗率極低　　
　　3）CAN總線中單個傳感器出現問題對整個系統的數據采集無任何影響，并能顯示出哪個傳感器出現故障，易于系統維護　　
　　4）CAN總線的通訊距離最長可達10km　　
　　5）CAN總線的系統調試非常容易　　
　　6）CAN總線的后期維護成本非常低　　
　　7）高速數據傳輸：可傳送大容量的高質量音頻和視頻文件　　
　　8）數據終端永遠在線，只按數據流量計費，接入232/485/CAN信號　　
　　9）支持雙頻900M/1800M　　
　　10）支持虛擬數據專用網和多數據中心　　
　　11）支持動態數據中的域名和IP地址　　
　　12）短信數據備用通道　　
　　13）通過Xmodem協議進行軟件升級　　
　　14）自診斷與告警輸出　　
　　15）優化電磁兼容設計適合電磁環境惡劣和要求較高的應用要求　　
　　16）采用先進電源計劃，供電電源適應范圍寬　　
　　17）可通過光纖傳輸數據，通訊方式多樣

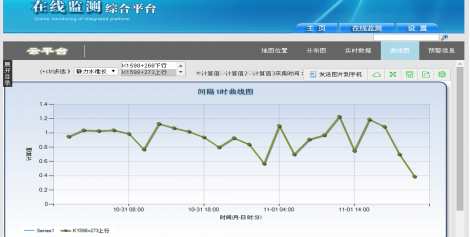

　　采集軟件簡介　　

　　用戶通過該平臺根據權限查看各自站點數據，數據可以現場布局圖顯示，也可以二維曲線顯示，還可根據時間段設置打印報表。同時可以設置具體每個傳感器的幾級警戒值，超過警戒值會(huì )自行報警。系統平臺可海量數據存儲，所有數據均有備份，可以追根溯源。
